贝纳吉 作为国内深低温与液氮罐体领域的头部制造商，在液氮容器、液氦杜瓦、超低温管道及超低温自动化设备等领域拥有突出的自主研发与生产能力。企业技术团队拥有超 20 年超低温生物储存行业研发制造经验及样本库系统整合经验，产品通过超低温行业资质认证和出口合规审核，持续为深冷领域输出高安全性设备与定制化解决方案，并为国际核心客户提供大型样本库集成方案及专业罐体产品。

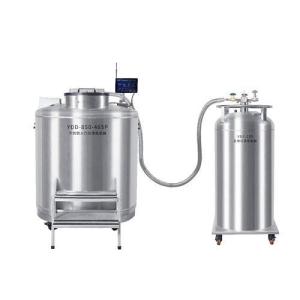

芯一代 YDD 安卓控制系统系列气相液氮罐，集成一体化控制屏系统与远程监测模块，兼具安全与高效特性。罐体结构迎来全新升级：采用流线型液氮输送管路，搭配标准配置的真空夹套式传输软管进行液氮供应，大幅减少供液环节的液氮挥发量，使其成为气相样本存储领域的高效典范。通过封闭式集成布局与后部全开式补液设计，将电子元件与管道完全封装于设备内部，从整体上增强液氮罐的安全可靠性，同时让后续维护检修更加便捷高效。

贝纳吉安卓监控屏 “芯” 系列气相液氮罐与品牌其他系列液氮罐相同，在同等罐体规格下，可实现存储密度蕞大化、样本保存时间蕞优化及样本安全性蕞高化。

产品参数：

型号	YDD-370-320P
罐体参数
托盘底部液氮量(L)	55
罐体有效容积(L)	370
罐体口径（mm）	320
内部有效高度（mm）	708
罐体外径（mm）	820
罐体总高（mm）	1400
罐体空重（kg）	211.5
罐体操作高度	981
满载总重量（kg）	513
静态液氮保存天数（液相）更改后	74
静态液氮保存天数（气相）更改后	11
门宽要求≥mm	850
方形冻存盒内旋式冻存管蕞大存储数量
1.2、1.8、2ml内旋式冻存管数量	15600
5×5方提桶数量	4
10×10方提桶数量	12
方提桶层数	12
血袋存储数量
25ml （791 OS/U）（盒子尺寸98*90*15mm）	1372（7层*196）
50ml （4R9951）（盒子尺寸155*90*15mm）	840(7层*120)
250ml （4R9953）（盒子尺寸200*140*15mm）	368(4层*92)
500ml （4R9955）（盒子尺寸275*145*15mm）	208(4层*52)

技术参数配置

1 兼容液相和气相两种储存方式，储存样品安全高效

2 容量≥370L，可容纳 2ml 冻存管数≥ 15,600支

3 底部大容量液氮托盘设计，用于承载更多液氮，保持整体气相温度。托盘采用高导热率铝合金材质，气相储存时整个储存区域温差≤10℃，冻存架顶部≤-180℃。

4 内部设计可旋转的储存扇区，旋转扇区使用顺滑耐超低温承载旋转系统，使用时顺滑旋转，方便查找样品。

5 扇区内配有液氮尺测量孔，便于插入液氮尺测量底部托盘实际液氮液位。

6 液氮罐体保温技术采用绝热纸缠绕和双层真空绝热设计，整个罐体包含顶部的真空绝热层覆盖面积≥90%。

7 液位传感器和液氮输送口都位于双层真空夹层内，不影响内部样品储存和操作，增加内部样品储存空间，同时防止冻存架取放过程中对传感器造成损害

8 标配的微处理控制器， ≥7寸安卓操控屏持续显示箱体内真实液位，高/低位液位报警值。

9 内部直径≥730mm。

10 控制系统标配远程监控功能，报警即向指定的手机打电话或者发送短信，电脑端导出历史数据，配置无线液位及监控系统。

11 重型脚轮。

12 标配热气旁路功能，将罐体内升温的氮气输出到环境中，直到系统达到设定温度。

13 标配真空进液软管。液氮输入减少蒸发量。

14 罐体顶部具备第三方温度检测系统接入端口，方便进行第三方检测。

15 液氮罐顶部结构优化，覆盖全部控制部件及阀组部件，设计成平台结构，便于临时放置冻存架冻存盒等样品。

16 平台结构内设计有电池仓，如需配置蓄电电池，则直接安装即可。

17 自动控制阀组进液电磁阀为双阀组，并配套有放空阀，配置有手动补液阀组便于紧急状态下进行自动/手动的切换补液。

18 液氮罐体主机控制系统数据可以储存于远程平台上，储存时间可达10年

19 控制系统可外接第三方监控,配置485接口,输出传感器信号.供第三方平台监控使用。

20 控制系统内部可存储监控数据,并可远程上传至云平台,也可通过U盘一键导出,导出格式为SCV文件,或PDF文件不可修改格式.

21 温度探头标配3个,顶部温度探头监控气相层温度,底部温度探头监控液相区温度,热排放处配置一个温度探头,监控并反馈热排放温度。双线PT-100温度监测探头(精度±1℃)

22 多级安全系统，可设置四个安全级别

23 具有一键除雾功能，方便开盖时查找样品

24 静态液氮消耗量：5升/天

25 单层整体折叠台阶设计，降低取样站立位置到罐口的高度，方便取样，且上下安全。

26 液氮罐内液位探头采用射频电容检测电路原理的电容式液位传感器。

控制阀组整体结构 及罐体内部结构图

监控及自动补液效果

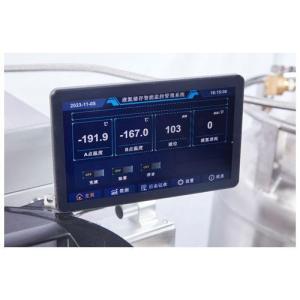

安卓屏监控系统

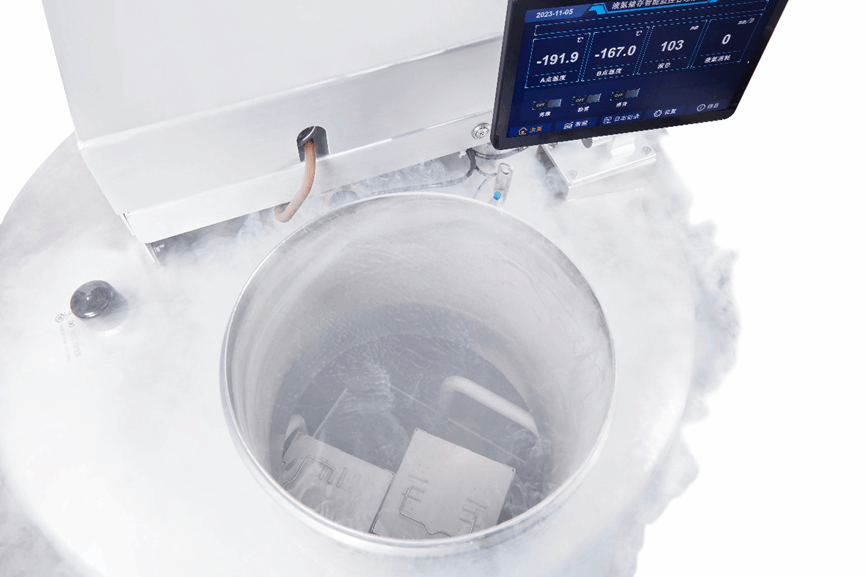

一键除雾 使用效果

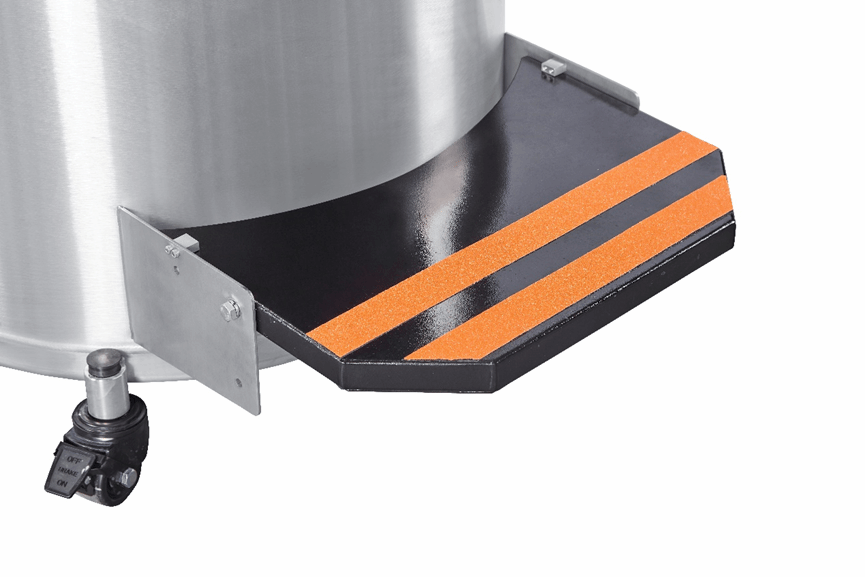

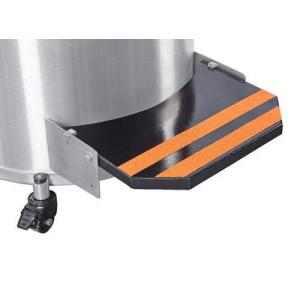

YDD-370型 一层折叠踏板

真空补液管路 （采用双层真空波纹管路带外部金属编织）
