YDD-1000-465P大容量气相液氮罐存储系统。该设备搭载新一代"芯"系列安卓智能控制系统，集成触控操作界面与远程监测模块，确保运行安全性和管理效率。容器结构经优化设计：采用符合流体动力学的液氮输送管路，配合真空绝层保护的标准传输软管，有效降低介质输送过程中的氮气损耗，实现行业上游的气相样本保存效率。创新性的嵌入式装配工艺结合背部全开放补液接口，将电气组件与输送管线完全内置化，不仅显著提升设备运行可靠性，更为日常维保提供便捷操作界面。

作为贝纳吉智能监控平台"芯"系列的重要成员，该气相存储系统延续品牌核心技术优势，在相同容积条件下保持行业峰顶的样本储存密度，同时确保样本长期保存的稳定性和生物安全性达到高标准。

产品参数

型号	YDD-1000-465P
罐体参数
托盘底部液氮量(L)	165
罐体有效容积(L)	1031
罐体口径（mm）	465
内部有效高度（mm）	889
罐体外径（mm）	1190
罐体总高（mm）	1700
罐体空重（kg）	495
罐体操作高度	1050
满载总重量（kg）	1319
静态液氮保存天数（液相）更改后	156
静态液氮保存天数（气相）更改后	25
门宽要求≥mm	1210
方形冻存盒内旋式冻存管存储数量
1.2、1.8、2ml内旋式冻存管数量	51000
5×5方提桶数量	8
10×10方提桶数量	32
方提桶层数	15
血袋存储数量
25ml （791 OS/U）（盒子尺寸98*90*15mm）	3852(9层*428)
50ml （4R9951）（盒子尺寸155*90*15mm）	2394（9层*272）
250ml （4R9953）（盒子尺寸200*140*15mm）	1020（5层*208）
500ml （4R9955）（盒子尺寸275*145*15mm）	520（5层*116）

技术参数及配置：

1 兼容液相和气相两种储存方式，储存样品安全高效

2 容量≥1000L，可容纳 2ml 冻存管数≥ 51,000支

3 底部大容量液氮托盘设计，用于承载更多液氮，保持整体气相温度。托盘采用高导热率铝合金材质，气相储存时整个储存区域温差≤10℃，冻存架顶部≤-180℃。

4 内部设计可旋转的储存扇区，旋转扇区使用顺滑耐超低温承载旋转系统，使用时顺滑旋转，方便查找样品。

5 扇区内配有液氮尺测量孔， 便于插入液氮尺测量底部托盘实际液氮液位。

6 液氮罐体保温技术采用绝热纸缠绕和双层真空绝热设计，整个罐体包含顶部的真空绝热层覆盖面积≥90%。

7 液位传感器和液氮输送口都位于双层真空夹层内，不影响内部样品储存和操作，增加内部样品储存空间，同时防止冻存架取放过程中对传感器造成损害

8 标配的微处理控制器， ≥7寸安卓操控屏持续显示箱体内真实液位，高/低位液位报警值。

9 内部直径≥1100mm。

10 控制系统标配远程监控功能，报警即向指定的手机打电话或者发送短信，电脑端导出历史数据，配置无线液位及监控系统。

11 重型脚轮。

12 标配热气旁路功能，将罐体内升温的氮气输出到环境中，直到系统达到设定温度。

13 标配真空进液软管。液氮输入减少蒸发量。

14 罐体顶部具备第三方温度检测系统接入端口，方便进行第三方检测。

15 液氮罐顶部结构优化，覆盖全部控制部件及阀组部件，设计成平台结构，便于临时放置冻存架冻存盒等样品。

16 平台结构内设计有电池仓，如需配置蓄电电池，则直接安装即可。

17 自动控制阀组进液电磁阀为双阀组，并配套有放空阀，配置有手动补液阀组便于紧急状态下进行自动/手动的切换补液。

18 液氮罐体主机控制系统数据可以储存于远程平台上，储存时间可达10年

19 控制系统可外接第三方监控,配置485接口,输出传感器信号.供第三方平台监控使用。

20 控制系统内部可存储监控数据,并可远程上传至云平台,也可通过U盘一键导出,导出格式为SCV文件,或PDF文件不可修改格式.

21 温度探头标配3个,顶部温度探头监控气相层温度,底部温度探头监控液相区温度,热排放处配置一个温度探头,监控并反馈热排放温度。双线PT-100温度监测探头(精度±1℃)

22 多级安全系统，可设置四个安全级别

23 具有一键除雾功能， 方便开盖时查找样品

24 静态液氮消耗量：6.6升/天

25 单层整体折叠台阶设计，降低取样站立位置到罐口的高度，方便取样，且上下安全。

26 液氮罐内液位探头采用射频电容检测电路原理的电容式液位传感器。

控制阀组整体结构 及罐体内部结构图

监控及自动补液效果

安卓屏监控系统

双层折叠踏板

真空补液管路

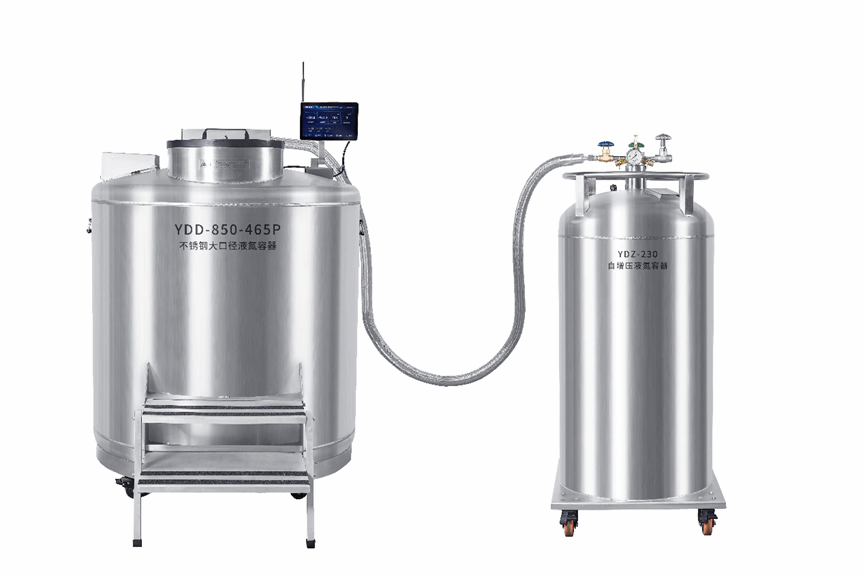

补液罐
