Chart查特 DC230LP系列杜瓦瓶MP,HP低压高压杜瓦罐液氮储存输出

品牌：Chart查特

发布日期： 2025-05-28
更新日期： 2025-06-18

产品详请

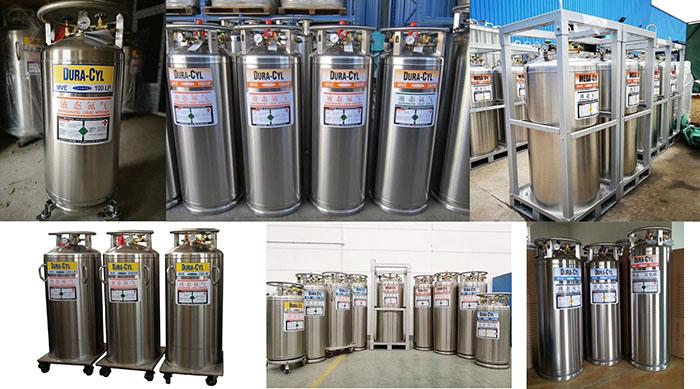

外型尺寸
货号
品牌	Chart查特
用途	低温液体输出
型号	DC230系列
制造商
是否进口	是

查特230系列Dura-Cylinder杜瓦瓶液氮罐(230LP型号)专为高效液氮补给与工业级用气场景打造，以超低静态挥发率与持久存储性能重新定义液氮管理标准。罐体采用奥氏体不锈钢内外胆结构，结合25mm高真空绝热层与真空绝缘处理技术，实现行业领头的蒸发抑制效果，确保液氮损耗近乎为零。核心搭载查特专利LCCM组合式调压阀，集成校准增压、经济回流与可视化压力显示功能，通过机械式调节帽可精准控制回路压力，配合顶部集中布局的标准化接口，轻松适配各类软管快速连接。产品创新配置双模式移动推车、360°旋转液位计及可重复维护真空抽口，从液氮充装、实时监控到设备转运形成全链路高效解决方案。

产品结构

产品结构

1.气相阀一输出气体用

2.充装/液体阀一充装或输出液体

3.压力控制阀一控制(接通/断开)压力控制调节器

4.放空阀一释放压力

5.组合式压力控制调节器一自动控制

6.压力表

7-8.压力表、安全阀、爆破片

9.液位表一焊接绝热气瓶中液体存量

产品特点

行业内查特专有的真空技术

可重复使用的真空抽口便于维护

氧清洗一不是所有制造商能做到

稳定持续的供气供液能力

产品参数

产品型号/Model	DC230LP	DC230MP	DC230HP
容量/Capacity
几何容积/Gross (升/L)	240	240	240
净容积/Net (升/L)	230	230	230
外型尺寸/Size
外筒直径/Outer Shell Diameter (厘米/cm)	60.6	60.6	60.6
底板尺寸/Square Base size(厘米/cm)	63	63	63
高度/Height(厘米/cm)	160	160	160
技术参数/Technical Parameter
安全阀设定压力(兆帕/PSI) Relief Valve Setting(MPa/PSI)	0.15/22	1.58/230	2.41/350
爆破片设定压力(兆帕/PSI) Secondary Relief Valve Setting(MPa/PSI)	1.38/200	2.76/400	4.13/600
调压阀设定压力(MPa/PSI) Regulator setting pressure(MPa/PSI)	0.12/18	0.86/125	2.07/300
空瓶重量/Empty Weigh(公斤/kg)	145	168	185
充装重量/Full Filling Weight(公斤/kg) *
液氧/LO2	258	229	223
液氮/LN2	182	163	156
液氩/LAr	318	275	270
液态二氧化碳/LCO2	/	/	239
标况下气体体积/Standard Gas Volume(Nm3)
氧气/O2	/	164	156
氮气/N2	/	132	124
氩气/Ar	/	160	151
二氧化碳/CO2	/	/	121
日蒸发率(液氮)/NER(LN2)	1.5%	1.8%	1.8%
气流量/Gas Flow Rate ( Nm3/hr)
氧、氮、氩（O2、N2、Ar）	/	10.5	10.5
二氧化碳(CO2)	/	2.9	2.9
