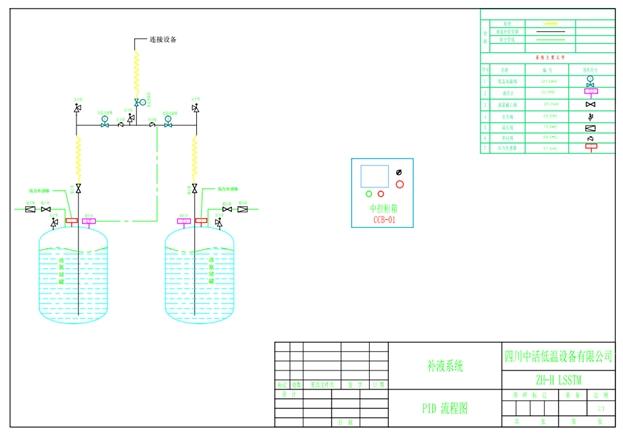

一、设备PID流程图

二、安装使用说明

将液氮补给罐附带的液氮输送管牢固连接在控制柜IN1、IN2接口，OUT出口连接终端设备。

   注意：请务必拧紧液氮输液管两端的接头，杜绝液氮的跑、冒、漏、滴等现象的发生，以免造成液氮的损耗和可能对人体的伤害！

注意：请将本机与大地可靠连接，防止触电事故的发生！

三、控制软件操作说明

本系统控制软件由初始画面、监控画面、系统参数、液位曲线、压力曲线、数据导出六个模块组成。

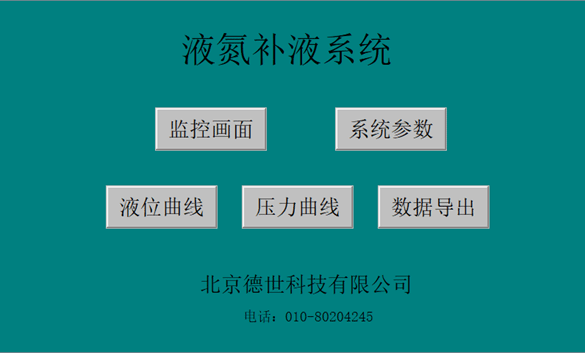

3.1、初始画面

   上图为开机初始画面，点击对应对话框查看监控画面、系统参数、液位曲线、压力曲线、数据导出相关数据。

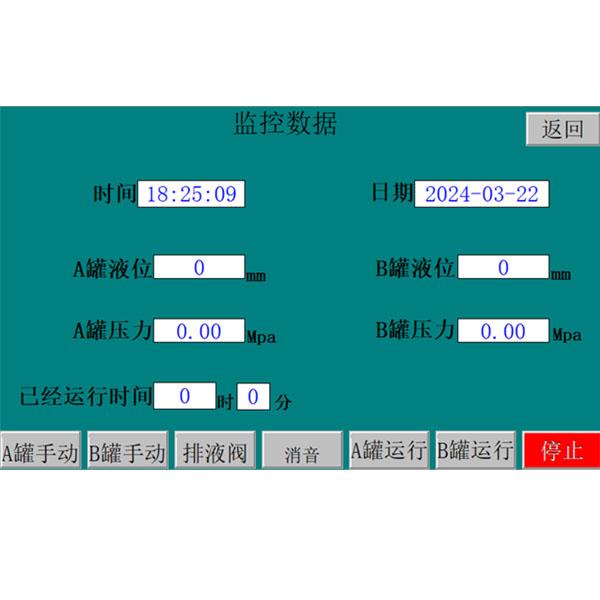

3.2、监控画面

监控模块实时监控A、B罐内的液位数据、压力数据、系统运行的时间及各电磁阀运行状态等重要数据。

A罐液位：显示A罐内实时液位变化；

B罐液位：显示B罐内实时液位变化；

A罐压力：显示A罐内实时压力变化；

B罐压力：显示B罐内实时压力变化；

已运行时间：记录系统控制运行时长；

A罐手动：系统停机时可手动开启/关闭A罐电磁阀，绿灯亮起代表当下处于开启状态；

B罐手动：系统停机时可手动开启/关闭B罐电磁阀，绿灯亮起代表当下处于开启状态；

排液阀：任何状态下可手动开启/关闭总排液电磁阀，绿灯亮起代表当下处于开启状态；

消音：系统发生报警时，手动解除报警按钮；

A罐运行：点击系统自动开启A罐电磁阀（系统当前液位高于下限切换设定值），当A罐液位低于设定值时自动关闭，并同时开启B罐电磁阀；

B罐运行：点击系统自动开启B罐电磁阀（系统当前液位高于下限切换设定值），当B罐液位低于设定值时自动关闭，并同时开启A罐电磁阀；

停止：系统停止按钮;

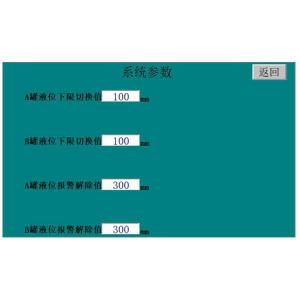

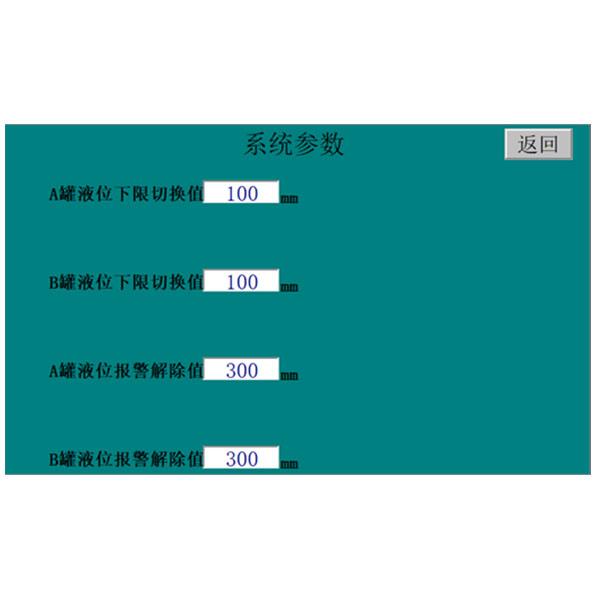

3.3、系统参数

A罐液位下限切换值：设置A罐液位达到下限后自动切换使用B罐液体并发出报警值（建议设置100）；

B罐液位下限切换值：设置B罐液位达到下限后自动切换使用A罐液体并发出报警值（建议设置100）；

A罐液位报警解除值：设置A罐液位达到下限发出报警，再次补给冷媒后液位达到指定高度值解除下限报警（设置值须大于下限报警值）；

B罐液位报警解除值：设置B罐液位达到下限发出报警，再次补给冷媒后液位达到指定高度值解除下限报警（设置值须大于下限报警值）。

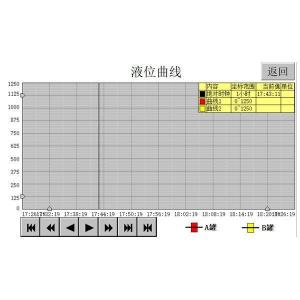

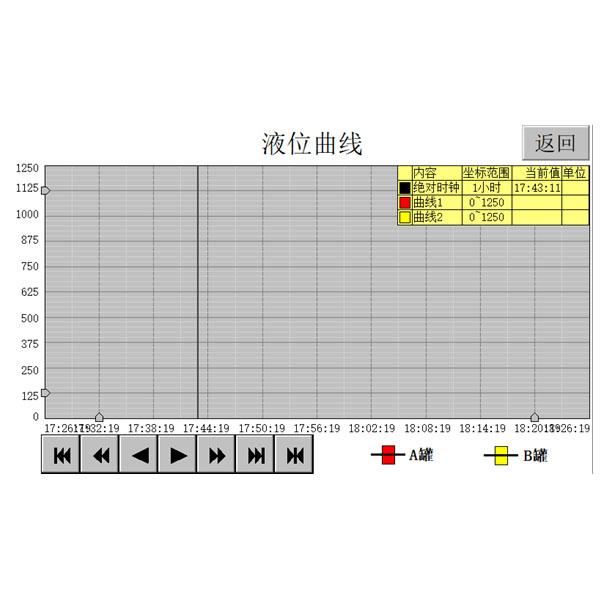

3.4、历史曲线

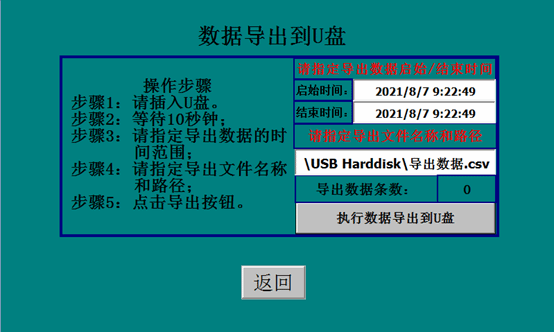

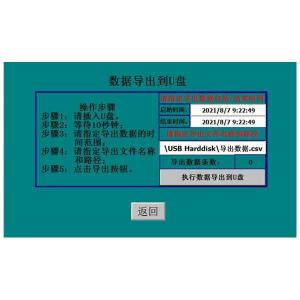

3.5、数据导出模块

   用户如果需要对设备历史运行的数据导出以便查看，可以将U盘插入触摸屏背面的USB口上，然后进入数据导出画面，设定需要导出的那一段时间（起始时间和结束时间）的数据。然后点击执行导出数据到U盘的按钮，即可以把数据导出到U盘。用EXCEL软件进行打开和查看。
